做彩钢行业的小伙伴们，

平时打交道的就是压瓦机和彩卷。

可是，你对你日常接触的这个机器了解吗？

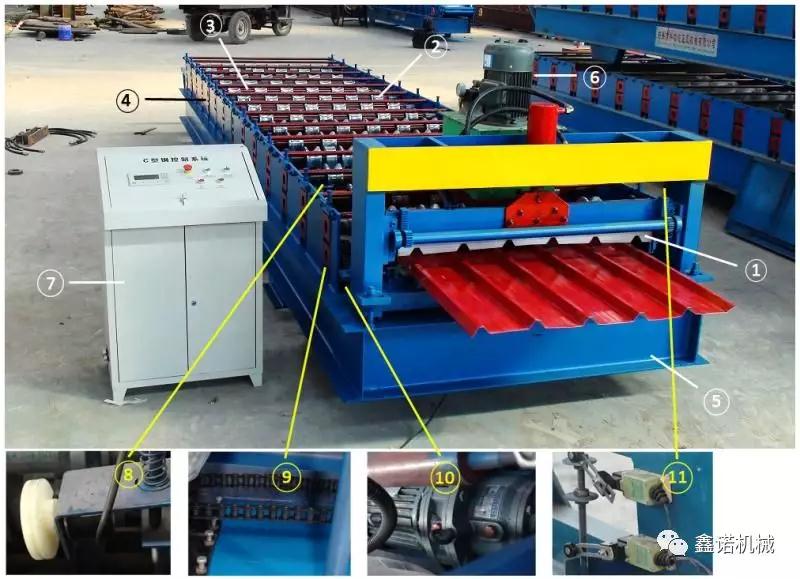

下面华宇小编就带您通过一张图来了解它的组成

1.剪切刀片，采用Cr12或者Cr12mov材质

2.模具轮，不同型号的产品需要不同尺寸形状的模具轮

3.主轴 华宇主轴均采用实心轴，度高

4.中板 采用国标原材料 12mm 14mm 16mm 18mm 均可选

5.机器主机架 采用国标H型钢或者槽钢焊接

6.液压泵站 用于控制剪切

7.电脑控制柜 我公司自主控制程序便于售后

8.计数器 采用国内 出口可选欧姆龙

9.链条 根据版型配不同尺寸链条

10.主电机+减速机 机器的主动力系统

11.行程开关 配合电脑控制柜用于控制切割系统的升降

功能

一、压瓦机执行部分有变频器驱动电机，液压站电机，压型的两个液压电磁阀，

切刀的两个液压电磁阀。

二、PLC选用KDN-K3系列的KDN-K306-24AR。它带有14个输入/10个继电器输出，刚好满足输入输出要求。再配KDN文本屏，可以完成参数设定，报警显示，帮助信息，生产数据显示等等。

琉璃瓦压型机控制系统还能完成单板切割功能

三、压瓦机要用高数脉冲输入功能，KDN-K306-24AR高数输入性能优良，选AB相抗干扰。并用定值中断功能，精度。

四、 压瓦机检测部分有：检测彩色钢瓦长度的脉冲编码器，压型的上下行程开关，切刀的上下行程开关，压型的上下操作按钮，切刀的上下行程按钮，急停开关，液压启停开关等等。
